Як відрегулювати гребінку на теплу підлогу. Повна інструкція

Принцип работы коллектора для теплого пола

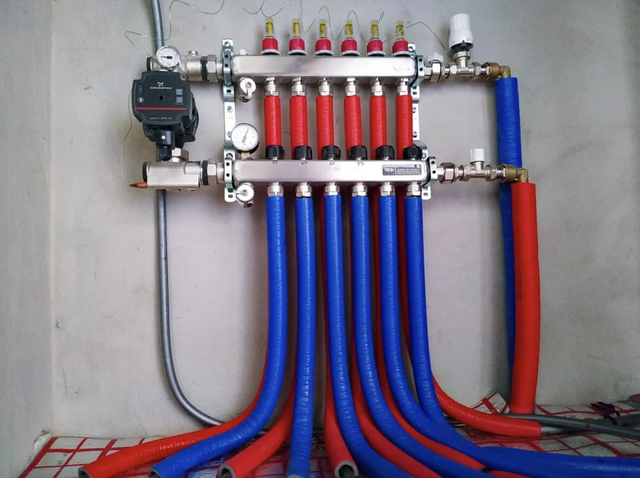

Коллектор для теплого пола — это центральный элемент системы водяного подогрева, который обеспечивает равномерное распределение тепла по всем контурам. Его основная функция — подать нужное количество теплоносителя в каждый контур и вернуть охлаждённую воду обратно в котёл для повторного нагрева. Благодаря этому система работает стабильно, а температура пола остаётся комфортной во всех комнатах.

Коллектор состоит из двух основных частей: подающего и обратного гребня. Подающий гребень подаёт горячую воду из котла в контуры, а обратный собирает охлаждённую воду для возврата в систему отопления. На каждом выходе установлены регулировочные клапаны или ротаметры, которые позволяют точно дозировать объём теплоносителя для каждого помещения. Это даёт возможность компенсировать разницу в длине контуров и избежать перегрева или переохлаждения отдельных зон.

Движение воды по коллектору происходит благодаря циркуляционному насосу, который поддерживает постоянное давление в системе. В более сложных системах также устанавливают смесительный узел, который контролирует температуру подачи. Он смешивает горячую воду из котла с охлаждённой обратной водой, чтобы избежать перегрева контуров и сохранить оптимальную температуру — обычно в пределах 35–45 °C.

Таким образом, коллектор не просто распределяет тепло, но и позволяет достичь энергоэффективности: каждая комната получает ровно столько тепла, сколько нужно. Именно благодаря правильной настройке и работе коллектора тёплый пол обеспечивает комфорт без перерасхода энергии.

Подготовка к регулировке: что нужно проверить

Прежде чем приступать к регулировке коллектора для тёплого пола, важно убедиться, что система полностью готова к работе. Неправильная подготовка может привести к неравномерному нагреву или перерасходу энергии. Ниже приведены основные шаги, которые нужно выполнить перед настройкой.

1. Проверка герметичности системы

Перед началом любых действий обязательно проверьте, нет ли протечек в трубах, соединениях или на самом коллекторе. Даже незначительная течь может снизить давление в системе и повлиять на точность регулировки. Для проверки используйте манометр: давление должно оставаться стабильным в течение нескольких часов.

2. Промывка контуров

После монтажа в трубах могут оставаться строительная пыль, частицы полимера или окалина. Перед запуском системы необходимо промыть контуры чистой водой, чтобы избежать засорения клапанов и ротаметров. Это повысит эффективность циркуляции теплоносителя.

3. Удаление воздуха

Воздушные пробки — одна из самых распространённых причин неравномерного нагрева пола. Используйте автоматические или ручные воздухоотводчики, чтобы полностью удалить воздух из системы. Начинать спуск лучше с самых высоких точек, постепенно переходя к нижним.

4. Проверка работы насоса и смесительного узла

Включите циркуляционный насос и убедитесь, что он работает без посторонних звуков. Если установлен смесительный узел — проверьте, корректно ли реагирует термостатический клапан, поддерживается ли нужная температура подачи. Неисправности на этом этапе усложнят точную регулировку.

5. Настройка базового давления

Перед балансировкой системы установите рабочее давление в пределах, рекомендованных производителем (обычно 1–2 бар). Это позволит корректно открывать и закрывать регулирующие клапаны и обеспечит стабильный поток теплоносителя в каждый контур.

После проверки всех пунктов система готова к основному этапу — точной регулировке потоков через коллектор, которая обеспечит равномерный нагрев по всей площади тёплого пола.

Регулировка расхода на коллекторе вручную

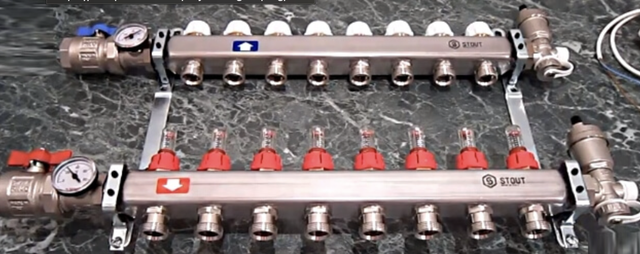

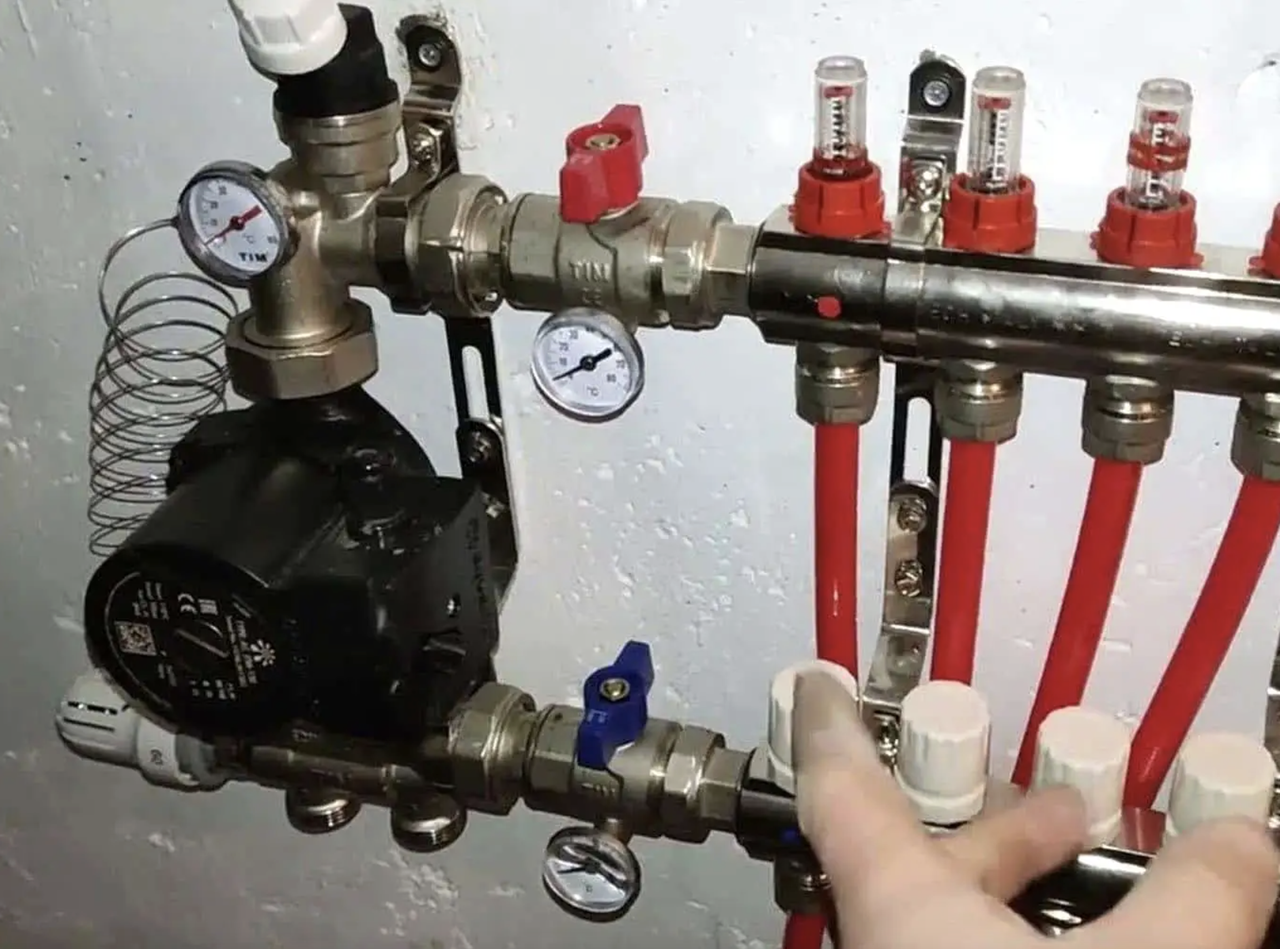

Ручную балансировку выполняют через ротаметры (на подающем гребне) или игольчатые клапаны (на обратном). Цель — задать каждому контуру такой расход, чтобы пол нагревался равномерно, а разница температур подача/обратка (ΔT) держалась около 5–7 °C.

Алгоритм по шагам

1. Подготовьте условия: выставьте температуру подачи в смесительном узле 35–45 °C; откройте термоголовки/приводы на 100%; включите насос на среднюю скорость.
2. Нулевая точка: закройте все контуры (ротаметры вниз/клапаны по часовой). Дайте насосу поработать 2–3 минуты.
3. Начните с самого длинного контура: откройте его первым. По ротаметру установите стартовый расход (например, 1,0 л/мин для трубы 16×2 при длине ~90–100 м). Подождите 10–15 мин, пока стабилизируется температура.
4. Добавляйте контуры по одному: открывайте следующий, задавайте расход, снова ждите стабилизации. После каждого добавленного контура возвращайтесь взглядом к предыдущим — общее давление меняется, расходы могут «поплыть».
5. Уточните по ΔT: если есть термометры на подаче/обратке, подгоните расходы так, чтобы ΔT по большинству контуров была 5–7 °C. Большая ΔT → увеличьте расход; меньшая ΔT → немного уменьшите.
6. Финишная проверка: пройдитесь по всем ротаметрам ещё раз, зафиксируйте колпачки, убедитесь в отсутствии шума потока и завихрений.

Быстрая ориентация по расходам

Для воды ориентировочно: при ΔT = 5 °C 1 л/мин ≈ 0,35 кВт тепловой мощности. То есть контур, которому нужно ~700 Вт, должен иметь расход около 2,0 л/мин (при прочих равных).

Как регулировать без ротаметров

• Ориентируйтесь на температуру обратки и комфорт пола: при ощутимом «холодном островке» добавьте ¼ оборота клапана на соответствующем контуре.
• Используйте инфракрасный термометр для карты температур поверхности после 20–30 мин работы.

Типичные ошибки и как их избежать

• Одновременное открытие всех контуров. Балансировать сложнее — идите последовательно, по одному.
• Слишком малая скорость насоса. Не хватает давления для дальних контуров — повысьте на одну ступень.
• Большая ΔT (>8–10 °C). Увеличьте расход или проверьте наличие воздуха/засоров.
• Шум в коллекторе. Признак слишком большого расхода или кавитации — слегка прикройте контур или уменьшите скорость насоса.
• Регулировка «в холодной комнате» сразу после старта. Дождитесь стабилизации — оценивайте не раньше чем через 10–15 мин на контур.

Следуя этой схеме, вы получите ровный прогрев пола без перегревов и перерасхода энергии, а дальнейшая автоматическая регуляция термостатами будет работать корректно.

Настройка расходов под разные покрытия (плитка, ламинат, винил)

Тип напольного покрытия влияет на тепловое сопротивление поверхности и допустимую температуру. Это означает, что для одинаковой комнаты расход по контуру и температура подачи могут отличаться. Задача — получить комфортную температуру пола без перегрева покрытия и перерасхода энергии.

Как подбирать расход под конкретное покрытие

1. Задайте ограничение температуры поверхности согласно инструкции производителя покрытия (для ламината/винила обычно строже).
2. Установите стартовую подачу под покрытие (см. таблицу) и откройте контуры по методике балансировки: от самого длинного к самому короткому, с контролем ΔT 5–7 °C.
3. Повышайте или снижайте расходы на «холодных» или «горячих» контурах:
   • Плитка: сначала уменьшайте подачу, затем тонко подкручивайте расходы — покрытие хорошо проводит тепло.
   • Ламинат/винил: сначала работайте расходами (увеличивайте до границы тишины), а подачу держите умеренной, чтобы не перейти лимит поверхности.
4. Проверьте температурную карту пола через 20–30 мин работы (лучше ИК-термометром). Равномерность важнее «высокой» температуры.
5. Зафиксируйте настройки (метки на ротаметрах/клапанах) и внесите в памятку по контурам.

Практические подсказки

• Шум в коллекторе при ламинате/виниле означает чрезмерный расход — слегка прикройте контур или уменьшите скорость насоса.
• Медленный разогрев на ламинате — норма. Не компенсируйте это чрезмерной подачей; лучше повысить расход в разумных пределах.
• Смешанные покрытия в одной комнате: выделите отдельные контуры под разные зоны (плитка у входа/санузел, ламинат в зоне отдыха) — так упростите балансировку.
• Шаг укладки: для ламината/винила желательно 150 мм (или плотнее в холодных зонах), чтобы не гнать лишнюю температуру.

Мини-алгоритм «по симптомам»

• Пол тёплый на плитке, но прохладный на ламинате → увеличьте расход на контурах ламината; при необходимости немного уменьшите подачу в целом, чтобы не перегревать плитку.
• Есть «горячие полосы» у плинтуса на ламинате → уменьшите подачу на 2–3 °C или слегка прикройте соответствующий контур.
• Винил «плывёт» при длительной работе → превышен лимит поверхности: снизьте подачу, оставив расход для равномерности.

Помните: главный критерий правильной настройки — комфорт и стабильность. Лучше держать более низкую подачу с более высоким расходом и ровной температурной картой, чем «раскачивать» систему пиками.

Типичные ошибки при настройке гребёнки и как их избежать

Большинство проблем с «тёплым полом» возникает не из-за оборудования, а из-за мелких погрешностей во время балансировки. Ниже — самые распространённые ошибки, их симптомы и быстрые решения.

Чек-лист быстрой диагностики

• Насос включён и работает без посторонних шумов.
• Давление в норме (типично 1–2 бар), утечек нет.
• Система развоздушена; ротаметры показывают стабильные значения.
• Смесительный узел держит заданную подачу (30–45 °C в зависимости от покрытия).
• ΔT по контурам в пределах 5–7 °C.
• Равномерная «карта» температур пола через 20–30 мин после изменений.

Когда стоит обратиться к мастеру

• После балансировки сохраняется разница температур >10 °C на нескольких контурах.
• Есть подозрение на засорение смесительного узла/клапанов или неправильное подключение гребёнки.
• Дом с несколькими ветками и термостатическими зонами — требуется комплексная гидравлическая настройка.

Правильная последовательность, контроль ΔT и фиксация настроек решают 90% проблем. Сначала добейтесь равномерности расходов, а затем тонко корректируйте температуру подачи под покрытие и комфорт.

Плановое обслуживание коллектора и профилактика

Регулярное обслуживание гребёнки (коллектора) тёплого пола и прилегающих узлов сохраняет равномерный прогрев пола, снижает энергозатраты и продлевает ресурс насосов, клапанов и труб. Ниже — практичный план работ с чёткими интервалами и признаками, когда требуется внеочередное вмешательство.

График техобслуживания

Ритуал «перед стартом сезона» (кратко)

1. Визуально: осмотрите коллектор, соединения, сервоприводы/термоголовки, насос, смесительный узел.
2. Гидравлика: проверьте давление и развоздушьте систему (верхние точки — сначала).
3. Чистота: снимите и промойте сеточки-фильтры; при значительном иле — промойте контуры.
4. Автоматика: протестируйте открытие/закрытие сервоприводов, работу комнатных термостатов.
5. Баланс: сопоставьте с прошлогодними расходами по контурам (зафиксированные значения) и при необходимости подкорректируйте.

Ритуал «по завершении сезона»

• Переведите подачу на более низкий температурный режим или выключите подогрев; дайте системе остыть.
• Перекройте контуры на ¼ оборота от полного открытия (чтобы уплотнения не «залипали»).
• Раз в месяц в межсезонье на 5–10 мин включайте насос (антистоп) и дайте сервоприводам сделать цикл открытия/закрытия.

Профилактика типичных проблем

• Шум/кавитация в коллекторе: проверьте скорость насоса (уменьшить на одну ступень), поднимите давление до номинала, выровняйте расходы по контурам.
• «Плавающие» показания ротаметров: развоздушьте гребёнку, очистите сетки, проверьте, не подклинивает ли поплавок; при необходимости снимите колпачок и промойте колбу.
• Медленный прогрев зоны: сопоставьте ΔT и расход; увеличьте расход в соответствующем контуре, не завышая лишний раз подачу.
• Коричневый/мутный теплоноситель: требуется промывка и добавление ингибитора; проверьте антикоррозийные добавки согласно паспорту системы.
• Периодическое «зависание» сервоприводов: очистите штоки клапанов, нанесите каплю силиконовой смазки, проверьте питание и сигналы термостатов.

Безопасные операции с разборкой (мини-инструкция)

1. Перекройте соответствующий контур и снимите давление (спустите на сливном клапане).
2. Аккуратно открутите колбу ротаметра/клапан, не потеряв уплотнительное кольцо.
3. Промойте чистой водой без абразива; избегайте агрессивной химии для прозрачных колб.
4. Соберите узел, слегка смазав О-ринги силиконом; восстановите давление, проверьте на герметичность.

Журнал обслуживания (рекомендуется вести)

Когда нужен мастер

• Устойчивое падение расходов даже после очистки фильтров и развоздушивания.
• Подозрение на неправильное подключение гребёнки/смесительного узла или протечку внутри коллектора.
• Не удаётся удержать заданную подачу (клапан «гуляет», насос перегревается).

Систематическое обслуживание занимает считанные часы в год, но обеспечивает тихую работу, ровную «карту» температур пола и меньшие счета за отопление.
