Тепла підлога: колектор обов’язковий, інакше отримаєте хаос

Тепла підлога без колектора — це не «економія», це системна помилка. Петлі різної довжини починають перетягувати потік, частина підлоги перегрівається, частина залишається холодною, насос виє. Потім дивуємось «чому так». Бо ігноруємо базову гідравліку.

Комфорт у підлоговому опаленні робиться не побажаннями, а витратами та перепадами температур. Якщо ви не можете задати й утримати їх по контурах, система живе за випадковими правилами. Колектор для теплої підлоги прибирає цю випадковість: розподіляє потік, задає режими, дає можливість автоматизувати.

І так, «дешевий варіант» без нормальної обв’язки обійдеться дорожче. Перевитрата енергії, коливання температур, сервіс кожні пів року. Рахувати вміємо — значить ставимо вузол як слід.

Колектор: що це і чому без нього не можна

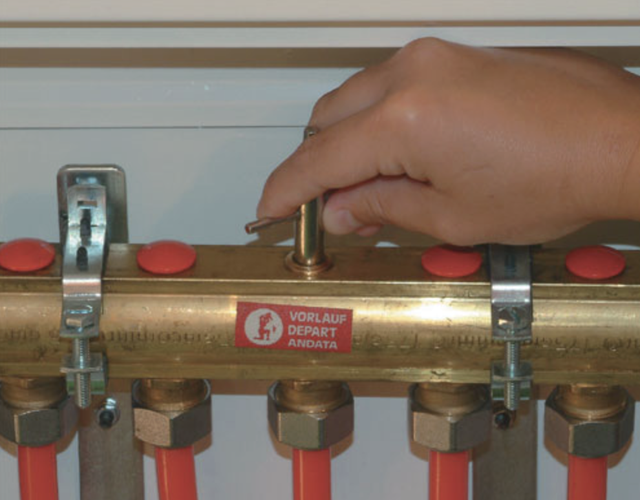

Колектор — це дві балки: подаюча роздає теплоносій по петлях, зворотна його збирає. На подачі — витратоміри (ротаметри) для налаштування літрів за хвилину, на звороті — термостатичні клапани (під сервоприводи). Конструкція проста, але саме вона фіксує режим кожної петлі.

Матеріал — латунь або нержавійка. Для приватного будинку латунь — раціонально, нержавійка — коли хочете «поставив і забув». Обов’язкові елементи: повітровідвідник, злив/підживлення, євроконуси, жорсткий кронштейн. Модульні секції на 2–3 виходи дають запас для розширення без переробок.

Головний аргумент «проти» — «і так працює». Працює, доки довжини петель і покриття «випадково збіглися». Варто додати приміщення — гідравліка поїхала. Колектор робить систему масштабованою та передбачуваною. Це інженерний мінімум, а не опція.

Змішувальний вузол: коли обов’язковий і що він тримає

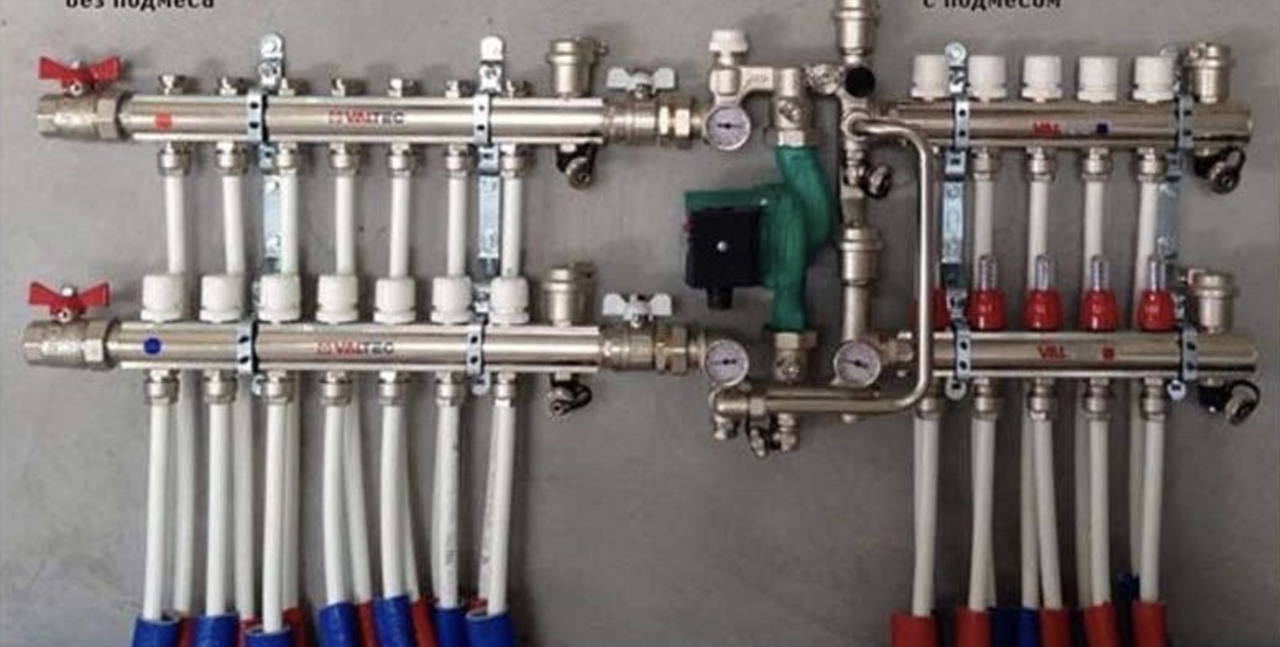

Якщо подача від котла 60–80 °C, лити це у підлогу не можна. Змішувальний вузол (клапан + циркуляційний насос) підмішує зворотку і утримує 35–40 °C на подаючій балці. Не «дорога іграшка», а захист стяжки, покриття і вашого гаманця.

Виняток один: вся система спочатку низькотемпературна (тепловий насос, погодозалежна автоматика, радіаторів немає або вони на 40–45 °C). В інших випадках вузол обов’язковий. Ми не лікуємо перегрів термоголовками на колекторах — ми його не допускаємо.

Сенс вузла — не лише цифра на термометрі. Він гасить температурні ривки під час відкриття/закриття контурів і перемикань джерела тепла. Рівна подача = тиша насоса, стабільний комфорт і нормальний ресурс.

Двоходовий проти триходового.

Двоходовий клапан «душить» гарячу подачу перед насосом, змушуючи більше брати із зворотки. Плюси: дешевше, простіше. Мінуси: грубіше регулювання, вузький стабільний діапазон. Підходить для малих зон.

Триходовий дозує співвідношення «гаряча/холодна» за датчиком температури на подаючій балці. Дорожче, зате точніше й стійкіше при багатьох контурах і змінних навантаженнях. На реальних будинках — стандарт.

Коротко: потрібен бюджетний варіант для малої зони — беріть 2-ходовий; потрібна точність і спокійна автоматизація — ставте 3-ходовий. Переплата ~10–15 % окупається відсутністю «цирку» з температурою.

Монтаж і налаштування: порядок замість магії

Колектор у шафі, доступ до витратомірів, повітровідвідника і зливу — обов’язковий. Збірка: крани, кінцевики, байпас (за проєктом), насос, клапан. Петлі підключаємо з маркуванням, євроконуси тягнемо без фанатизму — зірвана різьба тепла не додасть.

Заповнення по контурах, окремо, з промиванням до прозорої води. Повітря — головний ворог рівномірності, його не «терплять», його видаляють. Після запуску виставляємо попередні витрати за довжинами петель і розрахунковим навантаженням, прогріваємо, перевіряємо ΔT між подачею і звороткою (орієнтир 5–10 К), коригуємо.

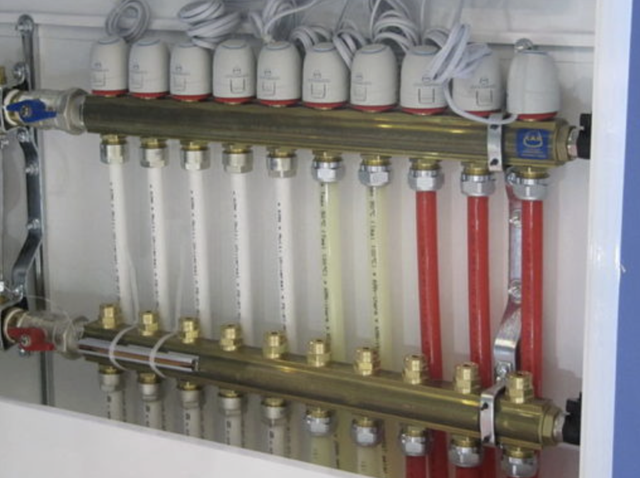

Автоматика — сервоприводи на звороті й кімнатні термостати. Тоді денні коливання та інсоляція вирівнюються самі. Насос не на максимум «щоб напевно», а в розрахунковій робочій точці — інакше отримаєте шум, кавітацію та «танці» показників на витратомірах.

Малі площі: де доречний мультибокс

Ванна 12–20 м² з 1–2 петлями? Повноцінна шафа надмірна. Мультибокс вирішує задачу компактно: обмеження температури, циркуляція та базове регулювання в одному корпусі. Швидко й акуратно.

Але не плутайте його з повноцінним колектором. Багато зон, різна обробка, тонка автоматизація — це вже «дорослий» вузол. Намагатись розтягнути мультибокс на весь будинок — економія на старті й проблеми згодом.

І ще раз: будь-який вузол працює рівно настільки, наскільки точно ви задали витрати й утримали температуру. Решта — міфи та надії.

Підсумок. Колектор теплої підлоги — це не «гребінка для краси», а базовий розподільник і балансувальний орган. Змішувальний вузол — страховка від перегріву та температурної «пили». 2-ходовий — для простих задач, 3-ходовий — для нормального життя без сюрпризів. Хочете теплу підлогу, а не компроміс, — збирайте вузол за проєктом і припиніть «економити» на головному.
