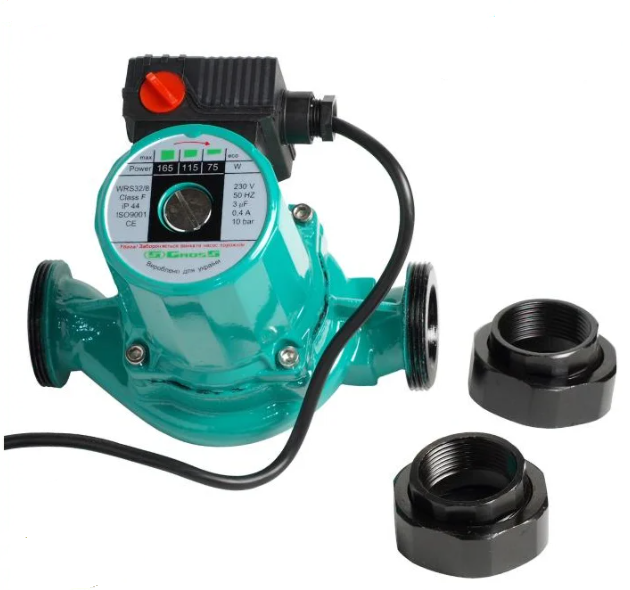

Насос циркуляційний Gross 25-4/180

Циркуляційний насос є основною частиною системи опалення з примусовою циркуляцією теплоносія. В цьому випадку не потрібна установка котла в нижній точці системи опалення. На відміну від систем з природною циркуляцією зникає і необхідність в трубопроводах великого діаметру. Крім перерахованих вище достоїнств примусової циркуляції, значно скорочується час нагрівання опалювальних приладів,а це веде до швидкого підвищення температури повітря в приміщеннях.
Основні параметри циркуляційного насоса – це натиск і продуктивність, які є залежними один від одного. Створюваний напір циркуляційним насосом, має долати гідравлічні опору елементів системи опалення: трубопроводів, радіаторів, фітингів. У разі, якщо гідравлічний опір системи опалення більше ніж напір циркуляційного насоса, насос потрібно замінити на інший з більш високими характеристиками.
Система опалення з циркуляційним насосом є закритою і працює під тиском. Тому для її заповнення використовують нагнітає тиск насос, або буде потрібно підключення системи опалення до системи водопроводу з високим тиском.


Надійна і тривала робота циркуляційного насоса багато в чому залежить від правильно і якісно виконаного монтажу.

Підбір циркуляційного насоса

Підбір циркуляційного насоса здійснюється програмним способом, де в існуючому проекті опалення підсумовуються в паскалях опору всіх її частин, переводяться в метри, враховується продуктивність на кожен контур і т. д.

При виборі циркуляційного насоса в побуті необхідно знати:

1. Умови експлуатації насоса
2. Враховується температура теплоносія, речовина використовується в якості теплоносія або його процентний вміст у розчині, діаметри трубопроводів.
3. Продуктивність насоса.

Для циркуляційних насосів продуктивність може розраховуватися виходячи з умови максимальної завантаженості.

Напір насоса

При виборі насоса необхідно враховувати гідравлічні втрати, що виникають в трубопроводах при отриманої швидкості циркуляції.
Параметри циркуляційного насоса підбираються таким чином, щоб протягом години через нього прогонялся триразовий повний обсяг теплоносія системи. Продуктивність конкретної моделі насоса визначається за напірно-видатковою характеристикою другої швидкості обертання насоса, при тиску, рівному гідравлічного опору системи. Як правило, внаслідок невеликої швидкості циркуляції теплоносія, величина гідравлічного опору для приватного будинку не призводить до втрат більше 1-2 метрів (0,1 - 0,2 атм). Тому, якщо розрахунок гідравлічного опору проблематичний, то продуктивність конкретної моделі насоса рекомендується визначати в середній точці її напірної характеристики.

Основні плюси системи опалення з примусовою циркуляцією:

• Для роботи не потрібні труби великих діаметрів;
• Дозволяє реалізувати сучасні схеми опалення, такі як двотрубні, що дозволяють перекривати і регулювати температуру кожного окремого радіатора у вашому будинку;
• Така система є більш економічною, оскільки труби тонкі і за рахунок цього зменшуються тепловтрати.
• Система опалення з циркуляційним насосом дозволяє встановити автоматику, для автоматичного регулювання температури в кожній кімнаті з настінних пультів.
• Те, що система знаходиться під тиском, дозволяє зменшити кількість і частоту виникнення повітряних пробок.

Факти які необхідно знати побутових циркуляційних насосах:

• Побутові циркуляційні насоси - це в основному насоси з мокрим ротором. Це означає, що крильчатка насоса обертається магнітним полем настільки вільно, що якщо всередину потрапить якась окалина або камінь, крильчатка просто зупиниться. Для цього необхідно встановити перед входом у насос грязьовий фільтр;
• Підключаються до звичайної електромережі напругою 220 В і споживають потужність від 25 до 100 Вт на годину;
• Спеціальний гвинт дозволяє випустити повітря з насоса, якщо такий залишився при заповненні системи. Також при необхідності, використовуючи ключ, можна провернути крильчатку насоса;
• Установка насоса повинна бути виконана таким чином, щоб робоча вісь (з неї на нас дивиться гвинт) повинна бути строго паралельно підлозі. В інших положення насос не буде працювати;
• Всі дані по насосу вказані на спеціальній бирці на корпусі. Циркуляційні насоси мають декілька швидкостей. Споживана насосом потужність при кожній швидкості вказана на етикетці насоса;
• Основними характеристиками циркуляційного насоса є напір, який вказаний в дециметрах і діаметр його підключення в міліметрах. Наприклад, насос UPS 25-40 означає: підключення до труби діаметром 25 мм (тобто один дюйм), напір насоса 4 метри;
• Циркуляційні насоси призначені для тривалої і безперервної роботи.

Структура циркуляційного насоса

Пристрій циркуляційного насоса дуже нехитро. У корпус з чавуну, нержавіючої сталі, алюмінію, а іноді і латуні або бронзи (ці кольорові метали частіше застосовуються в системах гарячого водопостачання) вбудований сталевий або керамічний ротор, на валу якого встановлено колесо з лопатями - крильчатка. Його зазвичай виробляють з технополімера. Коли двигун починає обертатися, лопаті нагнітають теплоносій, змушуючи його рухатися по системі.
В даний час ринок будівельної та інженерної техніки пропонує два види циркуляційних насосів. Перший, що з'явився досить давно - в 50-х роках минулого століття, - з "мокрим", зануреним у середовище ротором, другий, більш сучасний, - з "сухим" (його мотор не стикається з водою).
Перші не мають вентилятора, тому вони набагато тихіше "сухих" і істотно дешевше. До того ж теплоносій, проходячи через корпус пристрою, не тільки охолоджує двигун, але і виконує роль мастила для тертьових деталей. Зрозуміло, що для цього вода повинна безперервно циркулювати в пристрої, інакше, попрацювавши деякий час без охолодження, насос просто перегріється і вийде з ладу.
Також, такі насоси практично не потребують технічного обслуговування: їх монтаж, ремонт та заміна не трудомісткі. Але на жаль, ККД у них досить низький, не більше 45%. Тому "мокрі" прилади доцільніше застосовувати для невеликих систем опалення, гарячого водопостачання, кондиціонування і вентиляції котеджу, невеликого або середніх розмірів будинку. А ось ККД агрегатів з "сухим" ротором може досягати 70%. Саме з цієї причини їх активно використовують не тільки в побуті, але й у великих опалювальних системах, де циркулюють великі об'єми води.
Такі насоси в свою чергу по конструкції діляться на три типи:
По-перше, консольні: двигун розташований окремо від корпусу, а робочий вал з'єднується з приводним за допомогою спеціальної муфти. Такі моделі вимагають значних витрат на обслуговування, та їх переважно встановлюють тільки на фундаменті.
Другий тип "сухих" насосів - моноблочні. Приводний двигун і корпус тут також є окремими елементами, хоча і зібраними в єдиний блок, а робоче колесо встановлено безпосередньо на валу приводу. Це істотно спрощує проведення ремонту і тестування устаткування.
И, наконец, третий тип - inline-насосы, отличаются от консольных лишь более высокой герметичностью и усовершенствованной технологией торцевого уплотнения. Оно состоит из двух очень точно отполированных колец, вращающихся при работе относительно друг друга. В зависимости от вида теплоносителя и его температуры материалом для скользящего торцевого уплотнения служат графит, керамика, нержавеющая сталь, карбид вольфрама, оксид алюминия и т. д.
Как и устройства с "мокрым" ротором, "сухие" также не рекомендуется использовать вхолостую. Конечно, здесь все не так страшно - при долгой холостой работе насос не перегреется и не выйдет из строя. Пострадает лишь его герметичность, что тоже очень неприятно, особенно внутри квартиры или дома, где даже небольшой потоп сродни стихийному бедствию. Нарушение герметичности происходит потому, что при холостом ходе уплотнение истирается. Ремонт насоса в таком случае операция несложная: нужно лишь заменить уплотняющие кольца на новые и в будущем быть повнимательнее. Середній термін служби ущільнень консольних і блокових насосів - два-три роки, у inline-насосів він може досягати п'яти років.
