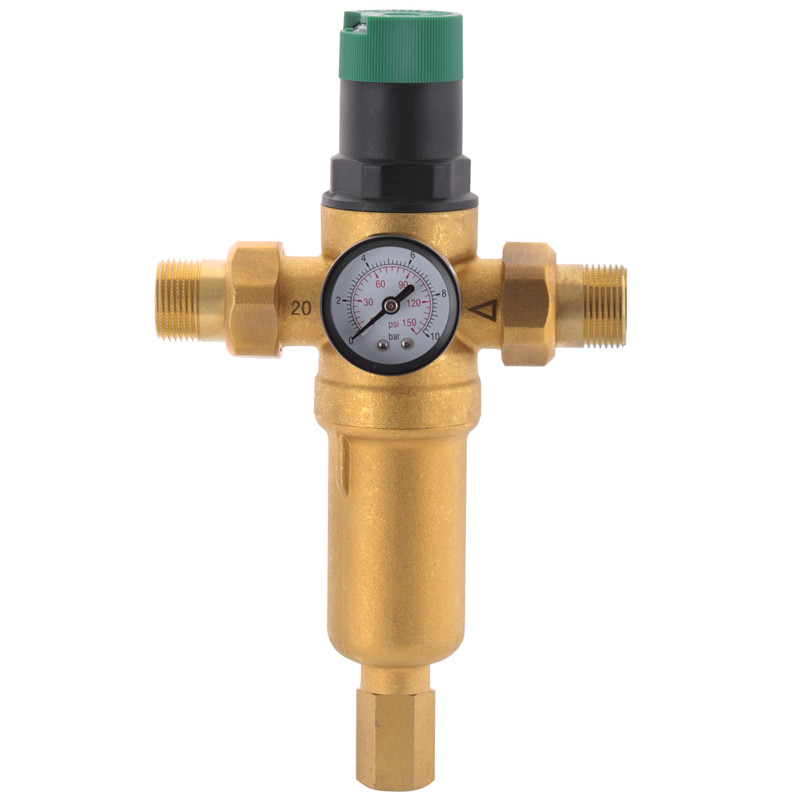

Фільтр самоочислення. З редуктором тиску і манометром КР.1249 3/4 "НР2962"

Фільтр KP Czech KR.1249 3/4 НР самоочистною з редуктором тиску і манометром

Фільтр з редуктором тиску і манометром KR.1249 — це комбінація промивного фільтра з клапаном зниження тиску для постійного водопостачання. Вони запобігають потраплянню в водопровідну систему таких чужорідних тіл, як іржі, піщинки і д. Іноземні частинки, зібрані всередині колби фільтра, можна легко усунути за допомогою промивання. Клапан знижує кров’яний тиск, щоб запобігти пошкодженню, спричиненому підвищеним тиском і зменшити витрати води.

Цей пристрій відповідає вимогам DIN/DVGW. Невеликі розміри дають змогу встановити об’ ємний фільтр у обмеженому просторі.

Спеціальні характеристики

• проста конструкція;

• простий поворот ручки — все необхідне, щоб встановити вихідний тиск;

• Ті, хто контролює пружину, не контактують з питною водою;

• Внесок клапана можна замінити повністю;

• Постійне водопостачання можливе під час промивання;

• сітка і колба фільтра можна замінити;

• Опрацьовується без демонтажу.

Комплектація

• корпус з різьбленими отворами 1/4, для манометра з обох боків;

• кришка клапана з діафрагмою і сідлом клапана;

• штучна пружина з шкалими.

• ґратка фільтра тонкої спорожнення (60 мікрон);

• шаровий клапан;

• поставляється з манометром (диаметр корпусу 41 мм, різьблений штуцер 1/4); діапазон: 0-10 бар;

• Подвійний ключ (для демонтажу колоди);

• сполучний набір (з’ єднання - 2 шт, паронітні прокладки - 2 шт).

Матеріали

• латунний корпус;

• латунні зв’язки;

• внесок клапана з високоякісного синтетичного матеріалу;

• кришка пружини з високоякісного синтетичного матеріалу з ручкою налаштування і нутрощі.

• пружина зі пружинної сталі;

• Використовує елемент з нержавіючої сталі;

• латунна колба;

• діафрагма NBR, армована волокном;

• ущільнення NBR.

Технічні дані

Робоча середа: вода

Монтажне розташування: розташуватися на горизонтальному трубопроводі фільтра вниз

Вхідний тиск, бар: Макс. 16

Вихідний тиск, бар: від 1,5 до 6

Макс. робоча температура, ℃: 40 (Червоні води) 70 (для гірської води)

Приз’ єднані розміри: 3/4"

Принцип дії

Фільтр з редуктором тиску і манометром KR.1249 є поєднанням клапана зниження тиску з фільтром тонкої очищення в одному пристрої. У звичайному режимі вона проходить через фільтруючий елемент, і очищена вода потрапляє на вихід. Щоб промивати елемент, який фільтрує, потрібно відкрити шаровий клапан. Фільтрована вода буде проходити через фільтр, навіть під час промивання. Вмонтований клапан зниження тиску працює за принципом вирівнювання тиску. Це значить, що вихідний тиск зросте до тих пір, поки зусилля мембрани і регулювальникової пружини, що діє в противазі, не будуть врівноважені. Тиск на вході не впливає на відкривання або закриття клапана.

З' єднані розміри G: 3/4.

Вес, кг: 1,294

Розміри, мм, L x I x H x h: 145 х 90 х 89 х 156

Піковий витрат, м.куб/годин:

- Швидкі установки: 2,9

- Комерційні установки: 3,3

Інструкція за допомогою монтажу

Встановлюється на горизонтальній трубопровідній чаші фільтра вниз. Це найкраще становище для гарантованої оптимальної роботи. Тут ви можете встановити опорні клапани. Це дозволить обслуговувати пристрій на місці. Забезпечити добрий доступ, так щоб манометр був добре видно. Тут ви можете встановити водяний лічильник. Довжина труби, що стабілізує, після комбінованого фільтра повинна бути рівною принаймні п’ятикратному номінальному діаметру клапана.

Методи застосування

Цей фільтр призначено для встановлення в будівлях будь - яких типів, а також для промислового та комерційного застосування.

Варіанти встановлення:

• у системах, де простір обмежений. Наприклад, під час реконструкції будівель;

• на існуючі металеві та пластикові труби;

• Якщо статичний тиск без потреби перевищує дозволений рівень тиску;

• Для захисту від шуму, якщо статичний тиск перевищує 5 бар;

• для стабілізації тиску на виході пристрою;

• При наявності в системі обладнання, яке чутливе до забруднення.
