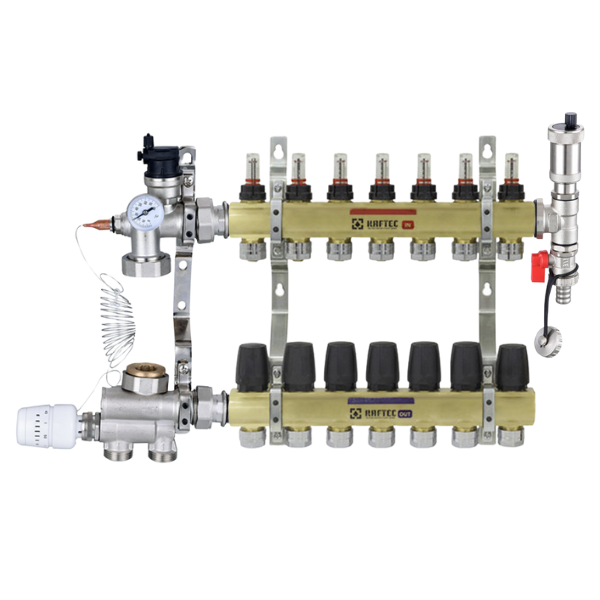

Колектор Raftec на 7 контури для теплої підлоги з нижнім підключенням Німеччина

Колектор Raftec на 7 контури для теплої підлоги з нижнім підключення Німеччина

Колектор RAFTEC (Німеччина) для опалення підлоги (тепла підлога) виконаний з лутуні, змонтований на звукоізолюючих кронштейнах, з нижнім підключенням (зовнішнє різьблення 1"), відведення: зовнішнє різьблення 3/4" під євроконус, осьова відстань між відводом 5 мм. Мінімальна величина заглиблення під час прихованого монтажу. Частини колектора, що подають, оснащені регульованими витратомірами зі шкалою від 0 до 5 л/хв для балансування витрати в кожному контурі. Оптимальна гідравлічна форма терморегулювальних вентилів на зворотному патрубку з можливістю заміни ковпачка ручного регулювання на сервопривід (різьблення М 30 х 1,5).

Колектор для теплої підлоги RAFTEC з витратомірами призначений для відокремлення температури теплоносія для «теплої підлоги» від температури основного теплоносія опалення та точного балансування витрати теплоносія в контурах опалення підлоги. Головна перевага в тому, що це можна зробити самостійно, не звертаючись до фахівця. У місцях входу або подачі в колектор розташовані витратоміри, які показують, яка витрата кількості літрів за хвилину кожного з контурів. Колектори RAFTEC постачаються з вмонтованими витратомірами. Коли індикатор витрати, що знаходиться у витратомірі, рухається вниз, то на шкалі можна побачити значення кількості теплоносія, що протікає. Щоб відрегулювати потік у кожному окремому контурі, потрібно зменшувати потік вручну, повертаючи прозорий ковпачок за годинниковою стрілкою до досягнення потрібного значення швидкості потоку. Вирівнювання відбувається у місцях виходу (звороти), де знаходяться спеціальні вентильні крани, якими можна відрегулювати за допомогою відкриття чи закриття (збільшити чи зменшити опір) у кожному окремому контурі. Також на магістралі, що подає, знаходиться автомат "маєвського". Усі колектори мають єдиний європейський стандарт з'єднання – євроконус. Євроконус ― це деталь, що з'єднує колектор з трубою. Кінцева група (зливна група) ― це деталь із повітряним клапаном та зливним кульовим краном. Регулюючий модуль (змішувальний вузол) – цей модуль застосовується в системі теплих підлог для підтримки постійної температури подачі в контурах теплої підлоги,і безперебійної циркуляції теплоносія, можна плавно регулювати за допомогою термостатичної головки в межах від 20 до 70 °С. Циркуляція здійснюється за допомогою так званих колекторних насосів. Його потужність підбирається в залежності від кількості контурів та загальної довжини труби для теплої підлоги.

Комплектація

• Колектор 1 дюйм із витратомірами-1 шт.
• Колектор1 дюйм з вентильними кранами - 1 шт.
• Євроконус ¾-16- 14 шт.
• Конектор для кріплення насоса-2 шт.
• Аксіальний термометр-1 шт.
• Термокран ¾ (вбудований у конектор) - 1 шт.
• Термоголовка з виносним датчиком, 20-70 ° С-1 шт
• Гільза для виносного датчика - 1 шт.
• Автоматичний кран Маєвського-1 шт.
• Кронштейн для настінного кріплення – 3 шт.
• Хомути для кріплення до кронштейна - 6 шт.
• Антивібраційні прокладки для хомутів-6 шт.
• Кріпильні болти-8 шт

Характеристики

• Виробник: RAFTEC
• Країна виробництва: Німеччина
• Тип підключення: нижнє
• Мінімальна робоча температура: 5°C
• Різьблення колектора: Зовнішня 1"
• Термокран: ¾
• Діаметр виходів під євроконус: 3/4 дюйми
• Кількість виходів: 7
• Витратомір: так
• Тип колектора: Регулюючий
• Матеріал колектора: Латунь
• Призначення колектора: Для теплої підлоги, для опалення
• Максимальна робоча температура: 95°C
• Максимальний робочий тиск: 10 Атм
• Гарантійний термін: 10 років.
