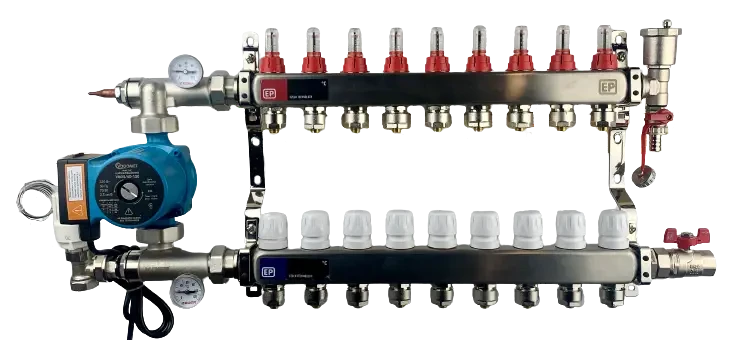

Колектор для теплої підлоги Нержавіюча сталь Чехія 9 виходу у зборі з Насосом
- В наявності
- Код: EP09K
7 740 ₴
7 310 ₴
- Готовий змішувальний колектор на 2–12 контурів з насосом 130 мм
- Нержавійка SUS304, тиск до 25 бар (випробувальний 33 бар)
- Витратоміри 0–5 л/хв, крани, автоматичний відвідник повітря, євроконуси
- Сумісний із сервоприводами M30×1.5 (230 В) та колекторними шафами
- Допоможемо підібрати трубу й комплектуючі під вашу площу
Дивіться також:
Напишіть площу приміщень і джерело тепла — відповімо у месенджері або телефоном.
Опис:
Колектор із нержавійки в зборі з витратомірами, термоголовкою та відсічними клапанами, автоматичним відвідником повітря, євроконусами, монтажною планкою та циркуляційним насосом.
Колектор повністю готовий до експлуатації та може бути встановлений навіть звичайним користувачем. Підключення 1" × 2 виходи.
Система дозволяє поєднувати низькотемпературне підлогове та класичне опалення без застосування додаткових змішувальних компонентів. Забезпечує простий і швидкий монтаж системи з 2–12 контурів теплої підлоги зі сталою температурою води всередині труби теплої підлоги.
Підбір труби та комплектуючих
Орієнтири для кроку укладання 150 мм:
- Труба: ~6.5–7.5 м на 1 м² теплої підлоги
- 1 контур: 60–100 м труби (до 100 м легше балансувати)
- Євроконусів: 2 шт на контур
- Шафа: за шириною балки та числом контурів (див. габарити нижче)
- Насос: до 8 контурів — 25-40; 9–12 контурів — 25-60
| Площа ТП | Контури | Труба (≈) | Євроконуси | Рекомендація |
|---|---|---|---|---|
| 40 м² | 3–4 | ~280 м | 8 шт | Труба + Шафа |
| 80 м² | 6–8 | ~560 м | 16 шт | Сервоприводи по зонах |
| 120 м² | 9–12 | ~840 м | 24 шт | Насос 25-60, збільшена шафа |
Комплект «під ключ»
- 40 м²: Колектор 4 контури + ≈280 м труби 16×2 + шафа + євроконуси 8 шт
- 80 м²: Колектор 8 контурів + ≈560 м труби + сервоприводи + шафа
- 120 м²: Колектор 12 контурів + ≈840 м труби + насос 25-60 + шафа
Ротаметр (витратомір):
Всередині прозорої колби з розміткою рухається поплавок; за його положенням видно витрату теплоносія на кожному контурі (0–5 л/хв) — зручно для балансування.
Характеристики
- Країна виробник: Чехія
- Матеріал колектора: Нержавіюча сталь SUS 304
- Призначення: Для водопостачання, для теплої підлоги, для насосних груп
- Тип: Розподільчий
- Різьба колектора (подача/обратка): G1" внутрішня
- Відводи під контури: G3/4" Eurocone
- Крок між виходами: 50 мм
- Діапазон витратомірів: 0–5 л/хв
- Максимальна робоча температура: 120 °C
- Максимальний робочий тиск: 25 бар (випробувальний 33 бар)
- Кількість виходів: 2 (версії до 12 контурів)
- Сумісність сервоприводів: M30×1.5, 230 В
- Рекомендація за контурами: 1 контур на 10–15 м²
- Насос: міжосьова відстань 130 мм (стандарт)
- Рекоменд. температура подачі на ТП: 35–45 °C
- Габарит балки (для шафи): … × … мм (вкажіть фактичні розміри)
- Гарантійний термін: 120 міс.
Комплектація
- Колекторна балка з витратомірами
- Колекторна балка з термостатичними клапанами
- Кріплення
- Зливна група з автоматичним відвідником повітря
- Термостатичний кран 3/4" (під термоголовку, прямий або кутовий)
- Термоголовка з виносним датчиком
- Євроконуси на кожен вихід труби
- Циркуляційний насос
- Кран з американкою 3/4 на обратку
Як це працює
- Змішувальний вузол підтримує сталу температуру води для теплої підлоги.
- Термоголовка з виносним датчиком (у гільзі) регулює підмішування в діапазоні 30–70 °C.
- Насос забезпечує циркуляцію по контурах незалежно від положення вхідного клапана.
- Балансування контурів виконується витратомірами та регулювальними вентилями.
Часті запитання
Яка труба підійде? PE-RT або PE-Xa 16×2 з кисневим бар'єром. На 1 контур беруть 60–100 м.
Як обрати шафу? Орієнтуйтесь на габарит балки та кількість контурів; для 8–12 контурів — збільшена шафа.
Чи потрібні сервоприводи? Для зонального керування — так. Підходить різьба M30×1.5 (230 В).
Який насос? До 8 контурів — 25-40; 9–12 — 25-60.
Надішліть план приміщень — підкажемо по контурам, трубі та шафі.
Як купити
— На сайті vako.in.ua — оформіть замовлення.
— «Покупка в 1 клік» — зателефонуємо для підтвердження.
— За телефонами з розділу «Контакти».
Самовивіз: Харків (за домовленістю). Доставка по Україні: Нова Пошта, Делівері, Укрпошта. Відправлення зі складу щодня. Оплата: післяплата або передоплата. На товар надається гарантія та сертифікати якості.
| Основні | |
|---|---|
| Країна виробник | Чехія |
| Матеріал колектора | Нержавіюча сталь |
| Тип колектора | Розподільчий |
| Діаметр колектора | 1" |
| Різьба колектора | Внутрішня |
| Мінімальна робоча температура | 5 град. |
| Максимальна робоча температура | 95 град. |
| Максимальний робочий тиск | 25 бар |
| Випробувальний тиск | 33 бар |
| Кількість виходів | 9 |
| Діаметр виходів | 0.75 дюйм |
| Гарантійний термін | 120 міс |
| Стан | Новий |
| Комплектація | |
| Кронштейн | Так |
| Заглушка | Так |
| Кран Маєвського | Так |
| Витратомір | Так |
| Запірний кран | Так |
| Користувальницькі характеристики | |
| Витрата | Так |
