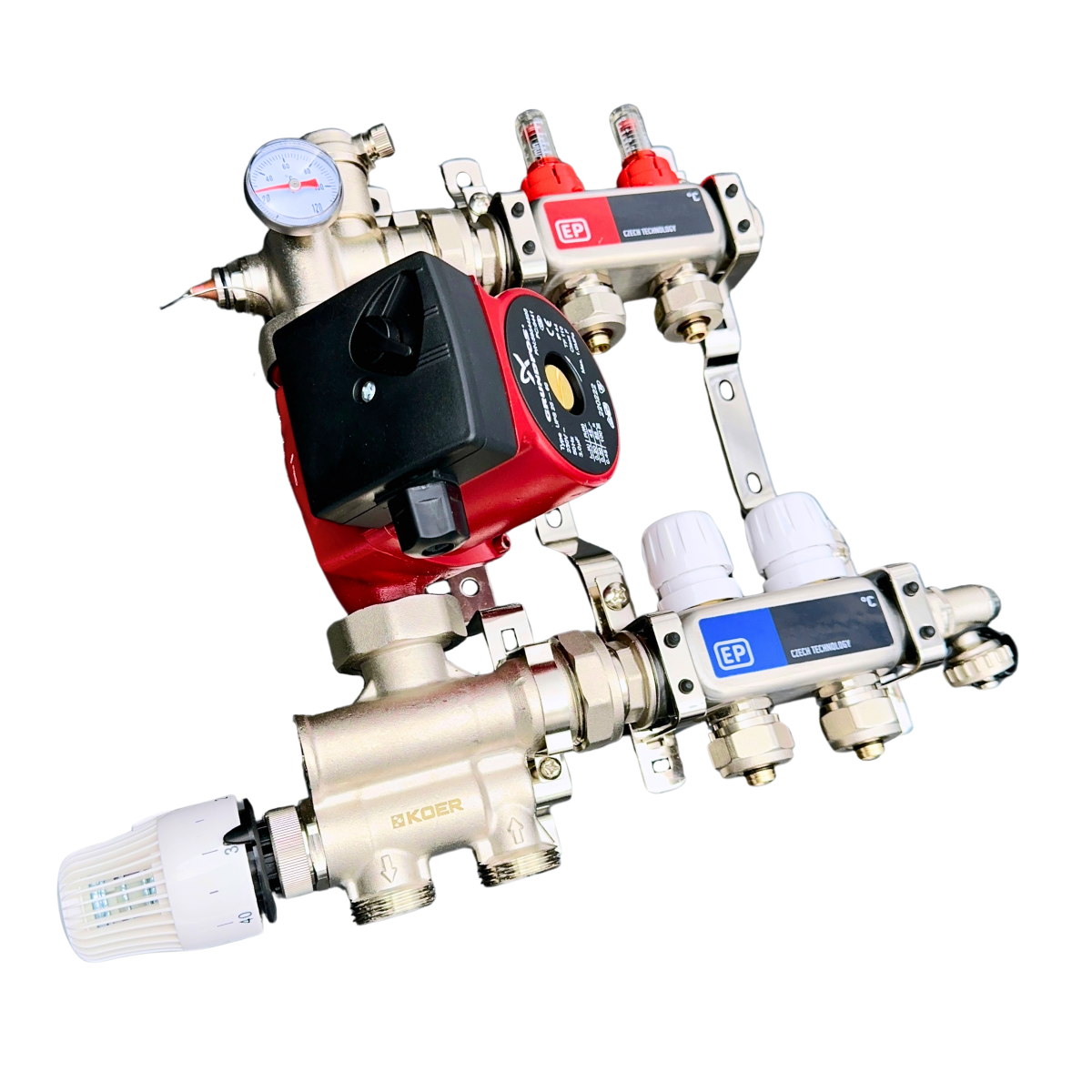

Колектор на 2 контури з нержавійки з насосом нижнє підключення Чехія

Колектор для теплої підлоги на 2 контури з нержавійки в Зборі з Насосом з нижнім підключенням

Для самостійної збірки колектора дивіться відео

• Колекторний блок із вбудованими витратомірами випускається для розподілу теплоносія до споживачів у системах водяного опалення – радіаторам, конвекторам, петлям теплої підлоги, обігріву відкритих майданчиків. На виходах прямого колектора встановлені настроювальні клапани з витратомірами.

• Зворотний колектор оснащений термостатичними клапанами (ручні з можливістю обладнання сервоприводами). Приєднання трубопроводів до виходів – за стандартом «евроконус».

• Цей змішувальний вузол застосовується для монтажу низькотемпературних систем опалення (типу "водяна тепла підлога") разом із високотемпературною системою (радіаторне опалення).
• Монтується на колекторній групі низькотемпературного контуру, підключається до високотемпературного контуру системи опалення.
• Можливе підключення насоса довжиною 130 мм та 180 мм.
• У насосно-змішувальному вузлі для водяної теплої підлоги приготування теплоносія з температурою від 20 до 60 ℃ відбувається за рахунок підмішування рідини зі зворотної лінії.
• Корпуси та пробки елементів, накидні гайки виконані з гаряче штампованої нікельованої латуні, марки CW 617N. Затвори балансувальних клапанів із латуні CW 614N. Матеріал ущільнювальних кілець - етил-пропіленовий еластомер EPDM70Sh.

• Регулювання здійснюється двоходовим клапаном, встановленим в колекторі, що подає, і керованим термостатичною головкою з виносним занурювальним датчиком, який розміщений на виході змішувального вузла. (Під час використання контролера опалення функція управління клапаном передається йому). Балансувальний клапан лінії підмішування задає співвідношення теплоносія, що надходить зі зворотної лінії вторинного контуру та прямої лінії первинного.

Комплектація:

1. Колекторний блок із витратомірами
2. Колекторний блок із термостатичними клапанами
3. Кріплення колектора
4. Євроконус під кожен контур 16 на 3/4 дюйми
5. Змішувальний вузол 1022 з нижнім підключенням
6. Термоголовка з виносним датчиком
7. Термометр
8. Автоматичний відвідник повітря
9. Заглушка 1"
10. Футорка (перехід) 1*1/2
11. Спускний кран
12. Кріплення змішувального вузла
13. Циркуляційний насос
